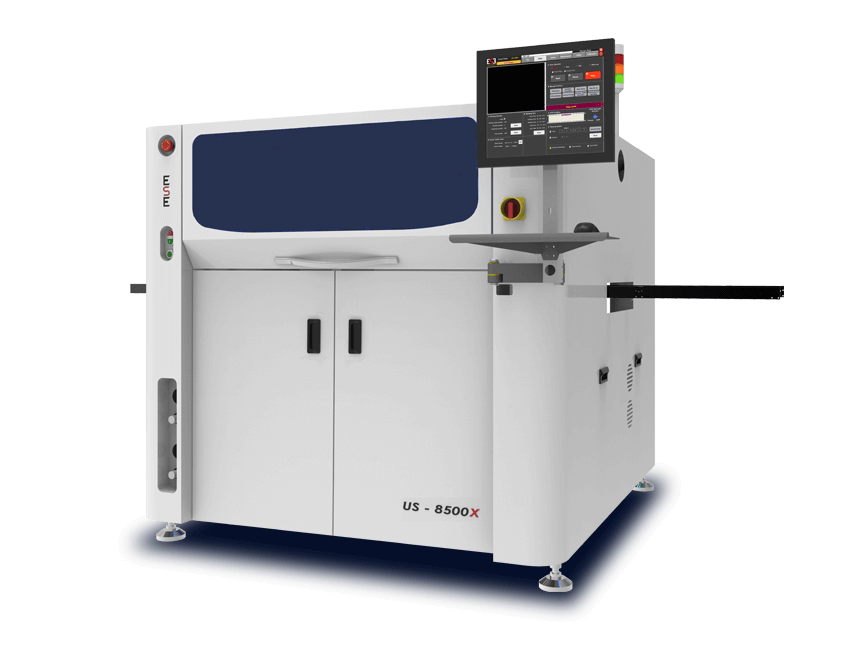

Le système d'impression ES-E8 basé sur la plateforme standard US-X a été développé pour servir le marché des LED, afficheurs LCD ainsi que pour l'impression des substrats les plus grands avec des longueurs allant jusqu'à 850mm. D'autre part, les cartes encore plus longues jusqu'à 1500mm peuvent être traitées par les séries US-LX qui ont été développées spécialement pour les applications d'éclairage à bandeaux de LED.
Système d'impression le plus stable et fiable
US-X possède la table la plus stable avec ses 4 vis à billes et ses 3 guides supplémentaires. Chacun des axes machine est contrôlé par servomoteur.
Avec cette construction qui accroît la stabilité de la machine, les plus hautes précisions et répétabilités d'impression sont obtenues pour les composants 0201 et 01005.
| ES-E8 | US-LX1 | US-LX3 | US-LX5 | |
| Taille carte |
70mm x 70mm - 850mm x 610mm |
100mm x 80mm - 1000mm x 650mm |
100mm x 80mm - 1300mm x 650mm |
100mm x 100mm - 1500mm x 650mm |
| Taille de pochoir | 736mm, 800mm, 850mm, 980mm | 736mm, 980mm, 1300mm, 800mm | 736mm, 980mm, 1500mm, 800mm | 736mm, 980mm, 1800mm, 800mm |
| Temps de cycle | 17 sec | 35 sec / 1000mm PCB | 40 sec / 1000mm PCB | 45 sec / 1000mm PCB |
| Précision d'alignement | ±12.5 um @ 3 sigma | ±12.5 um @ 3 sigma | ±12.5 um @ 3 sigma | ±12.5 um @ 3 sigma |
| Répétabilité d'impression | ±25 um @ 3 sigma | ±25 um @ 3 sigma, Cpk ≥1.33 | ±25 um @ 3 sigma, Cpk ≥1.33 | ±25 um @ 3 sigma, Cpk ≥1.33 |
