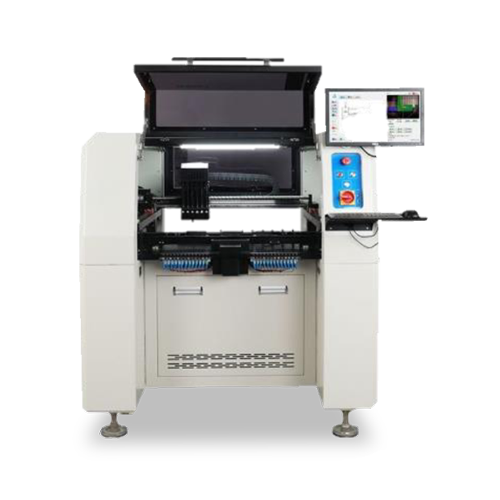

Description Inoplacer Compact

La nouvelle INOPLACER Compact est dédiée à l’assemblage de cartes électroniques avec composants CMS, et en particulier les petites et moyennes séries.

En plus de sa très grande précision de placement et sa flexibilité optimale, sa programmation et sa mise en œuvre sont extrêmement simples.

  • Entrée de gamme INOPLACER avec faible budget d’acquisition
  • Idéale pour les nouveaux venus dans la technologie CMS, les labos et la production de prototypes
  • Hautement flexible grâce à sa conception basée sur une plateforme universelle
  • Compatible avec INOPLACER HPX, HP4000, HP Advance
  • Feeders CAN-BUS intelligents
  • Logiciel de setup machine INORÜST

Spécifications techniques Inoplacer Compact :



  Plus petit composant (avec vision) Plus gros composant (avec vision) Cadence maximale Cadence pratique Précison de placement Précision de placement (avec vision) QFP Résolution codeurs axes X / Y  Résolution codeurs axes Z Positionnement codeur axe D  Max. feeders (8 mm feeder simple) Max. feeders (8mm w. feeder cassettes) Zone de travail utilisable
Compact IP-CA 0201 50 x 50 mm 5000 c/h. 3500-4000 c/h. typ.+/- 0,09 mm typ.+/- 0,05 mm 0,0125 mm 0,01 mm 0.025° 85 131 320 x 550 mm
Compact IP-CS 0402 40 x 40 mm 3000 c/h. 1500-2500 c/h. typ.+/- 0,09 mm typ.+/- 0,05 mm 0,0125 mm 0,01 mm 0.025° 85 131 320 x 550 mm
