Performances de l'ECORELTM FREE 305-6 / 405-6

Parmi les différents alliages sans plomb étudiés, les alliages SnAgCu sont les plus utilisés. Plusieurs études ne démontrent aucune différence statistique significative entre teneur en Argent 3 à 4 % et teneur en Cuivre 0,5 à 0,7 % (réf. IPC SPVC reliability study).

En dépit d’une température de refusion et d’un profil de refusion supérieurs, les crèmes à braser ECORELTM FREE 305-6 et 405-6 offrent des performances équivalentes aux meilleures crèmes SnPb actuelles.

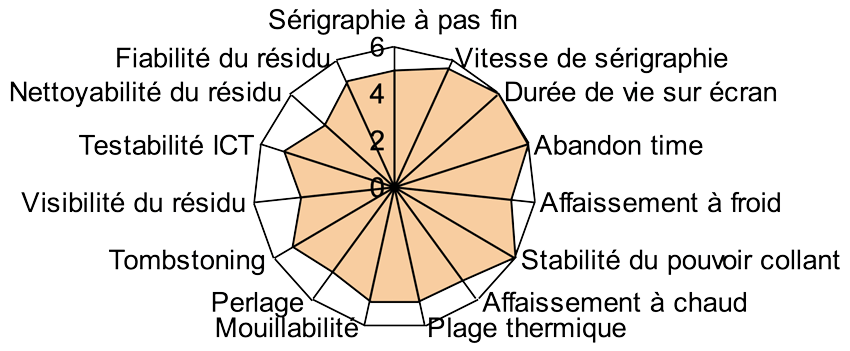

Le diagramme radar ci-dessous montre les excellentes performances en sérigraphie de l’ECORELTM 305-6 et de l’ECORELTM FREE 405-6 : Vitesse de sérigraphie élevée – Temps d’arrêt sur écran excellent – Stabilité du pouvoir collant sur plusieurs jours. L’ECORELTM FREE 305-6 présente une bonne mouillabilité sans aucun perlage.

PROPRIÉTÉS 305-6 405-6
Alliage

SnAg3Cu0,5

SnAg4Cu0,5

Granulométrie (microns)

25 - 45

25 - 45

Point de fusion (°C)

217

217

Teneur en métal (%)

88 +/- 0,5

88 +/- 0,5

Teneur en halogène

Sans halogène

Sans halogène

Viscosité* (Pa.s 25°C)

*Viscosimètre à spiral Malcom – 10RPM

Valeur typique : 130

Valeur typique : 130

Résidus post refusion

Approximativement 5% en masse

Approximativement 5% en masse
