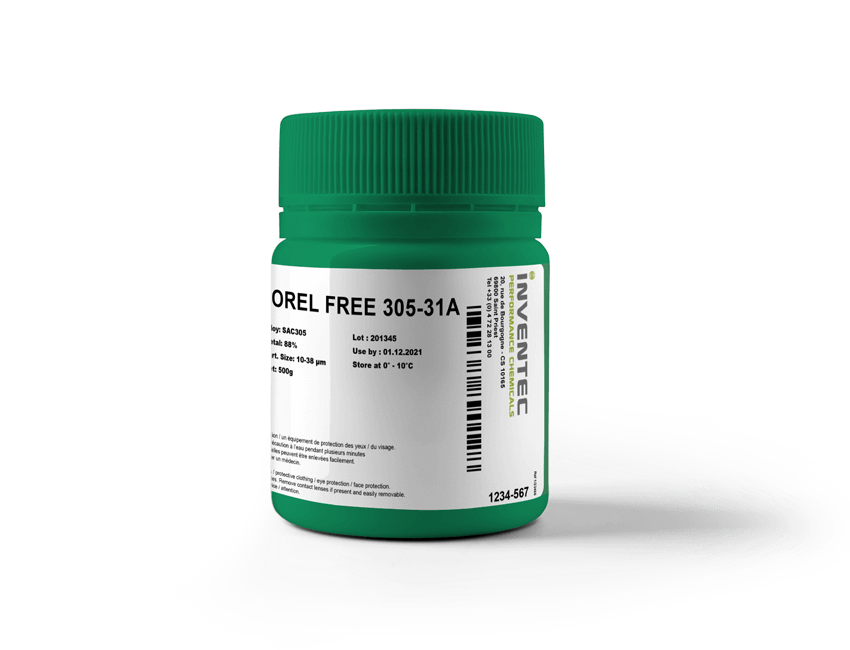

Performances de l'ECOREL FREE 305-31A

La crèmes à braser ECOREL FREE 305-31A a été pensée pour minimiser les fuites de soudure, les éclaboussures de flux et les vides pour obtenir une épaisseur de ligne de soudure (BTL) constante entre les grandes puces et le substrat. C'est une pâte sans halogène et sans plomb développée avec la chimie fiable de la gamme ECOREL. Elle ne nécessite pas de nettoyage.

Performances :

  • Épaisseur de la ligne de soudure constante grâce au faible taux de vide
  • Excellent mouillage sur les surface en cuivre
  • Faible résidus après refoulement

Coût :

  • Minimisation de l'oxydation du cuivre pour un meilleur rendement
  • Risques de défauts de liaison filaire minimisés

HSE :

  • Aucune substance contenant des CMR
  • Sans halogène
  • Sans plomb

Fontionnalités

PROPRIÉTÉS  ECOREL FREE 305-31A
Alliage

Sn96.5Ag3Cu0,5

Point de fusion (°C / °F)

217 / 422

Teneur en métal (%)

89 +/- 0,5

Résidus post-refusion

Approximativement 5% par w/w

Teneur en halogène

Sans halogène

Granulométrie (µm) / Type

25 - 45 microns / Type 3

Viscosité* (Pa.s 25°C)

*Viscosimètre à spiral Malcom – 10RPM

Typical 145

Caractéristiques

Caractéristiques  Valeurs Test Method
Classification de Flux

ROL0

ANSI/J-STD-004

113

ISO 9454

Solder balling test

Pass

ANSI/J-STD-005

Copper mirror

Pass

ANSI/J-STD-004

Copper corrosion

Pass

ANSI/J-STD-004

SIR (IPC)

Pass

ANSI/J-STD-004

 SIR (Bellcore) Pass  Bellcore
Electromigration (IPC / Bellcore)

Pass

ANSI/J-STD-004 / Bellcore

Bono Corrosion test (85°C / 85% HR - 15 days) Pass Corrosion Factor <8%

Procédure Inventec
